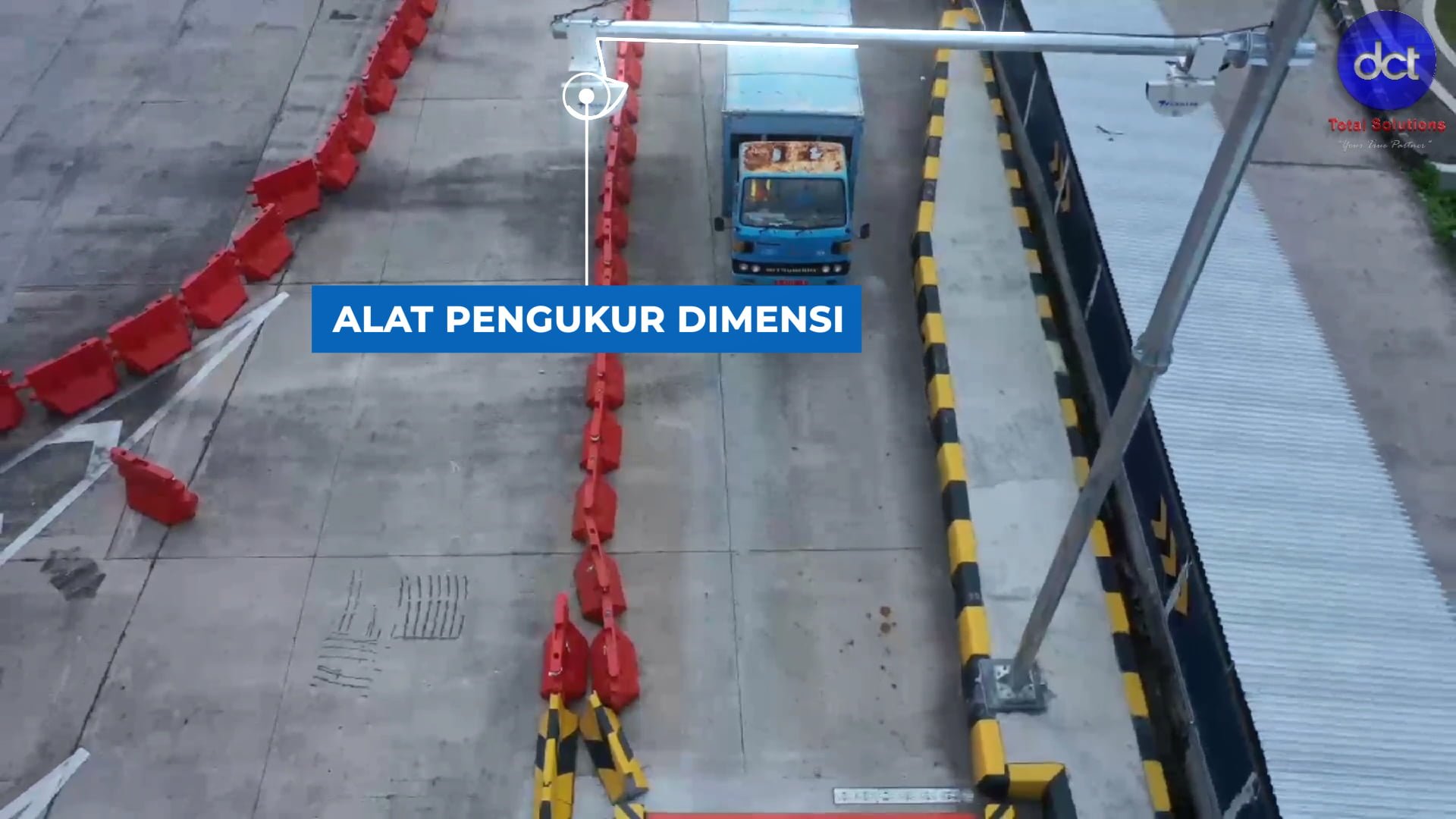

Over Dimension

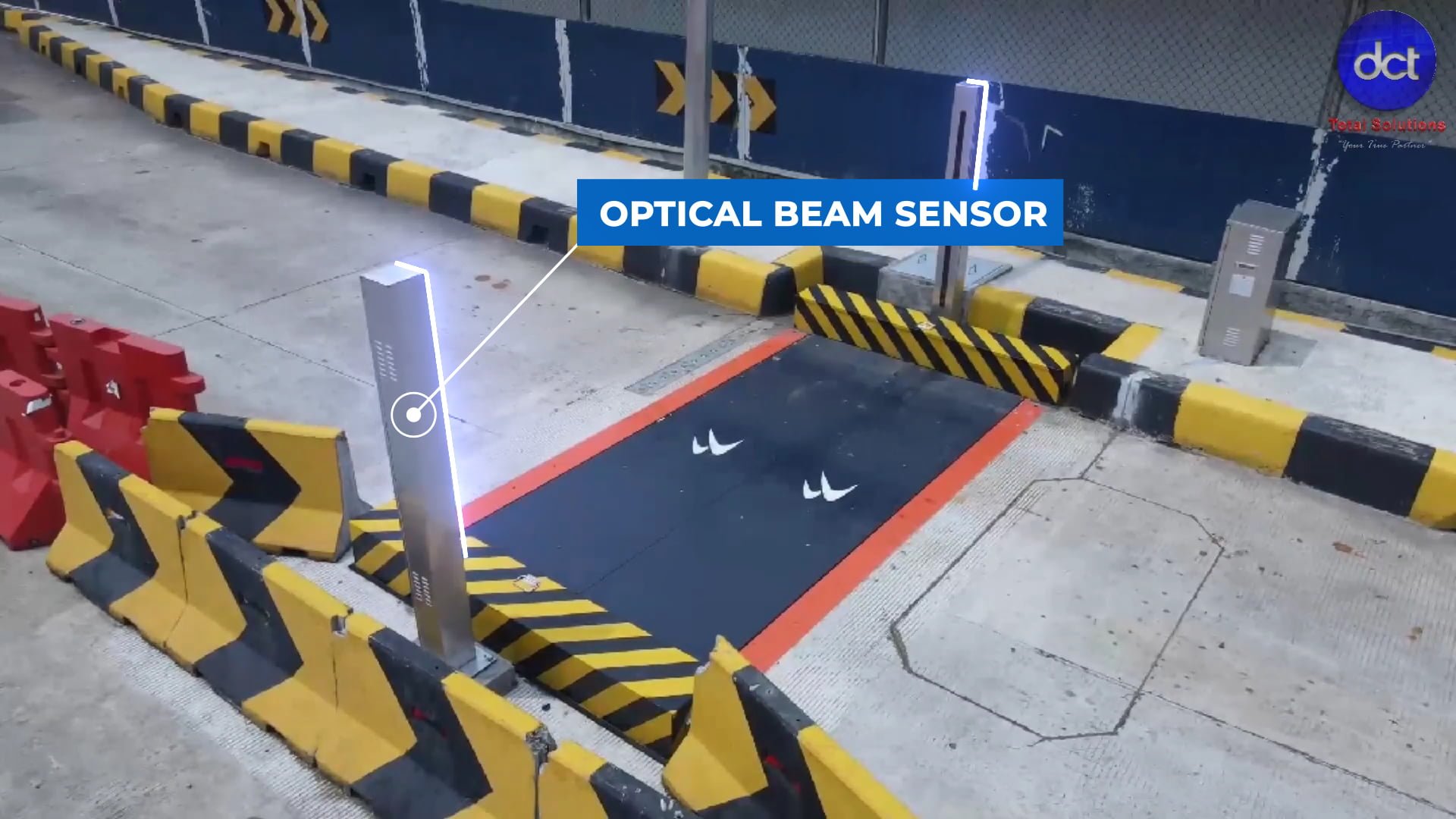

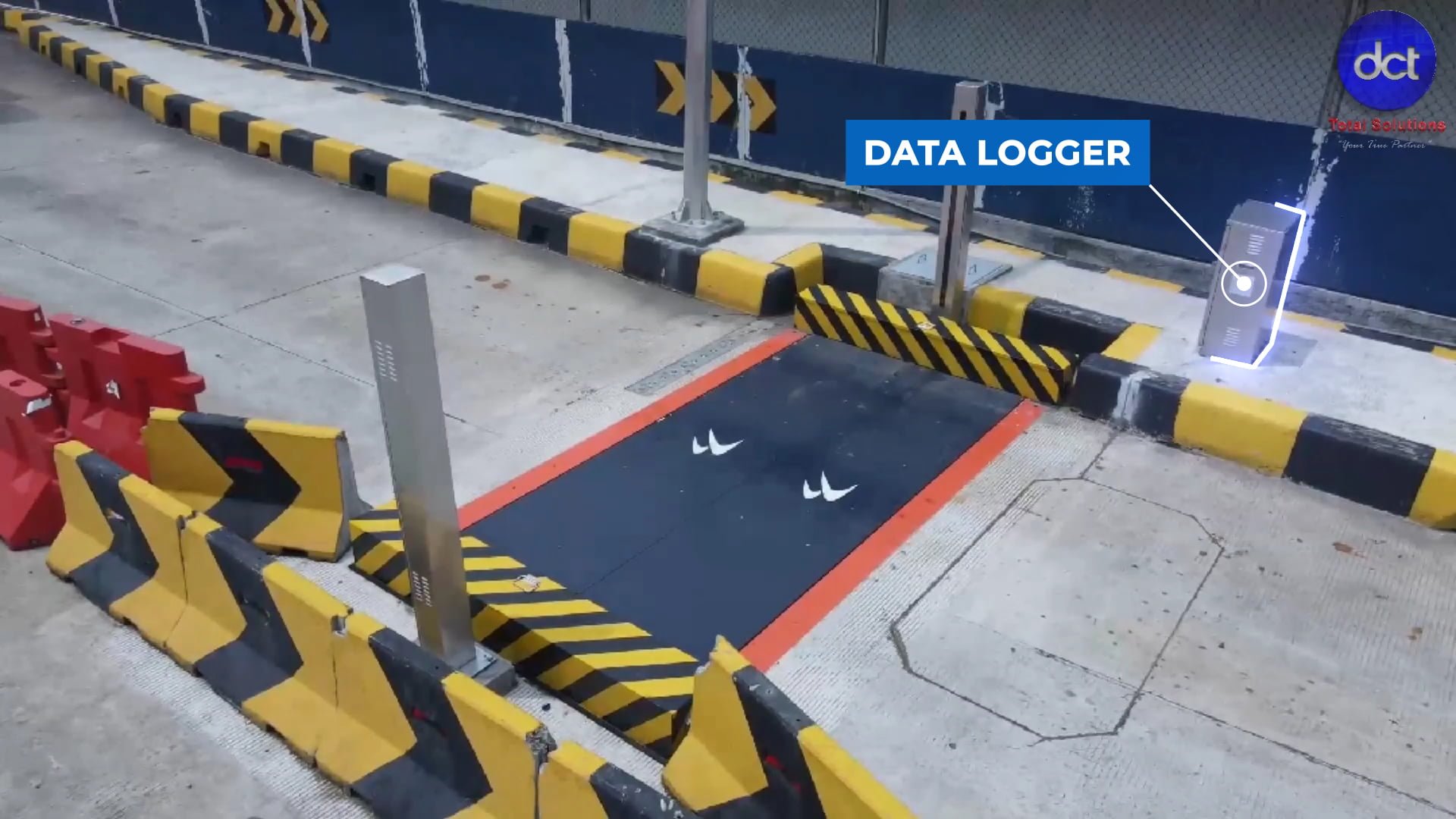

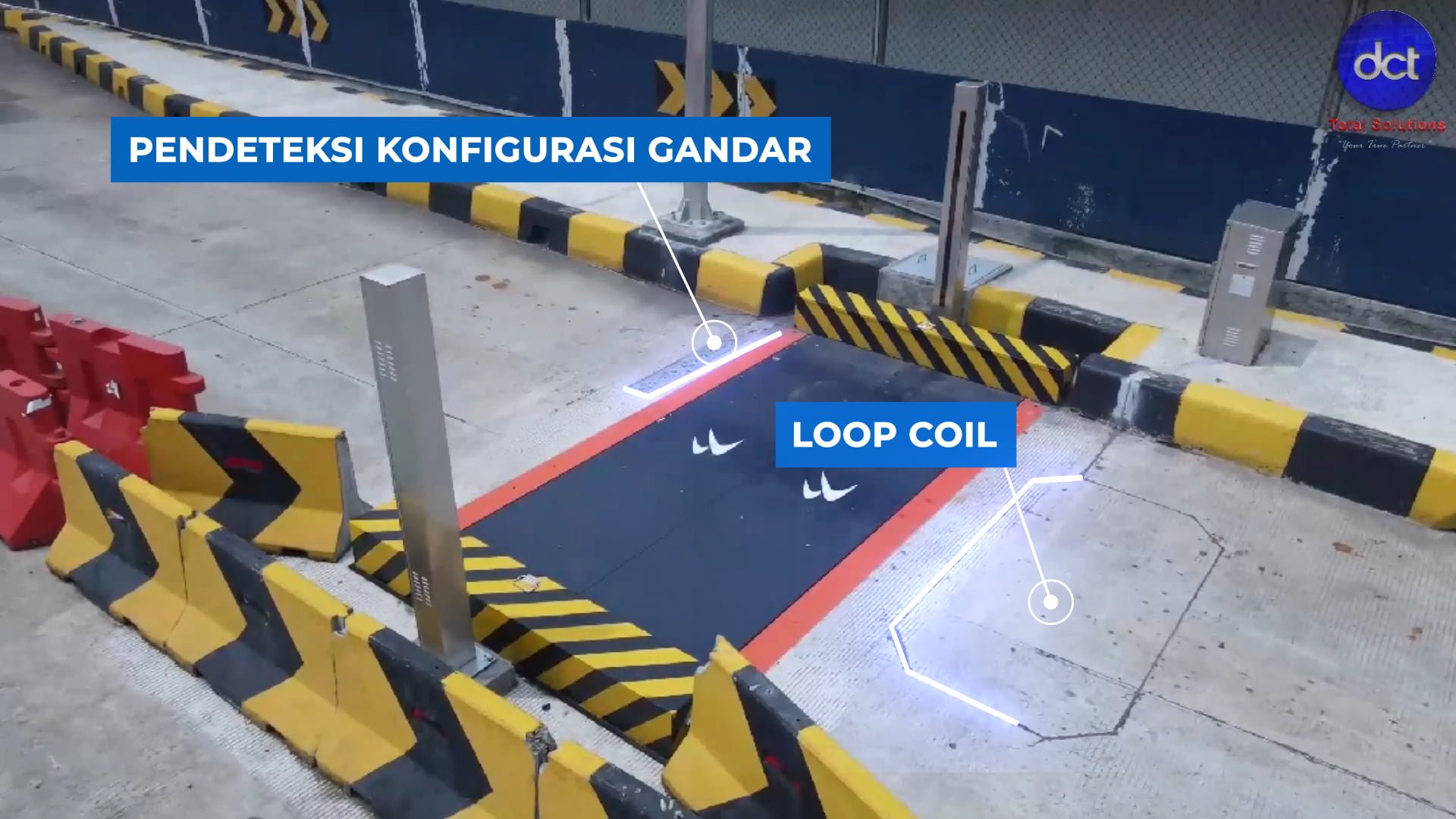

Weigh In Motion

Over load

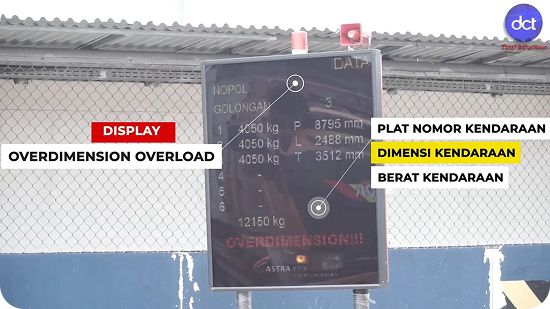

Weigh-In-Motion adalah metode yang efektif untuk menghidari Kendaraan ODOL (Over Dimension Over load)

Over Dimension adalah suatu kondisi dimana dimensi pengangkut kendaraan tidak sesuai dengan standar produksi dan ketentuan peraturan, sedangkan Over load adalah suatu kondisi dimana kendaraan mengangkut muatan yang melebihi batas beban yang ditetapkan.

Kendaraan ODOL dapat menyebabkan masalah serius, diantaranya :

  • Kendaraan ODOL dapat merusak Asset Jalan dan Jembatan
  • Kendaraan ODOL akan mengurangi umur infrastruktur secara signifikan serta meningkatkan biaya maintenance yang tinggi.
  • Kendaraan ODOL dapat menyebabkan kecelakaan lalu lintas yang berbahaya

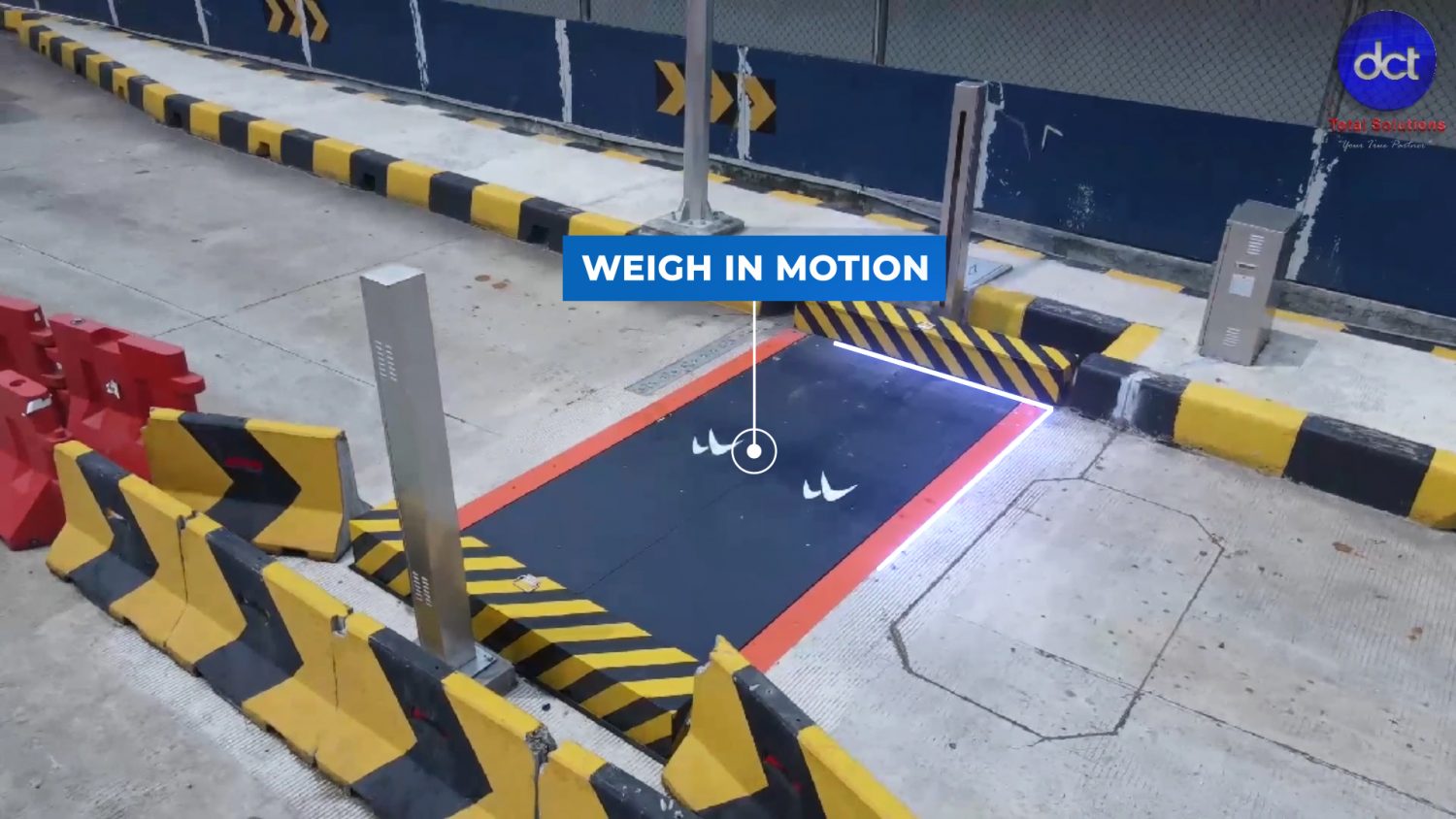

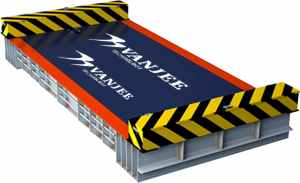

Low Speed WIM
Bench size3.5 x 1.6m (common lane); 4.2 x 1.6m (wide lane)
Rated load30t
Maximum overload capability200%
Accuracy levelLevel 2 (whole vehicle weighing accuracy)
Axle or axle group weighing accuracyLevel C
Protection level of weighing sensorIP68
Operating temperature-40℃~ +80℃
MTBF≥ 20000h

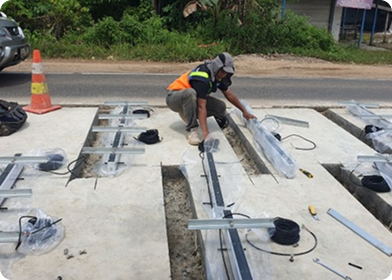

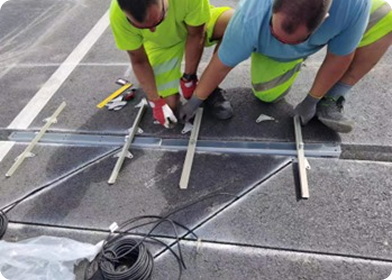

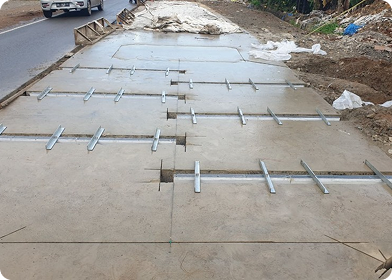

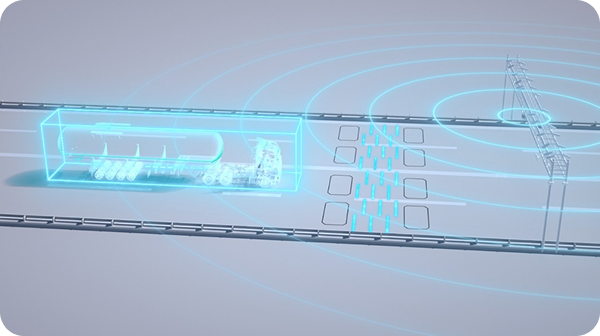

High Speed WIM

Size

975mm*76mm*76mm

Material

Alloy steel

Input electrical resistance

3.0KΏ   output electrical resistance:2.8KΏ

Sensitivity

0.415mV/V

Nonlinear ratio

0.2%LD

Repeatability

0.1%FS

Insulation resistance

5X109

Rated load (wheel load)

15t

Overload capacity

150%

Protection class

IP68 Can use in the water

Temperature range

-40℃~ +80℃

Sensor lifespan

≥20 million axles

Sensor weight (975mm)

40kg

CE certification

Passed
