Mengenal Bagian-Bagian Tower Triangle: Struktur, Komponen, dan Fungsinya

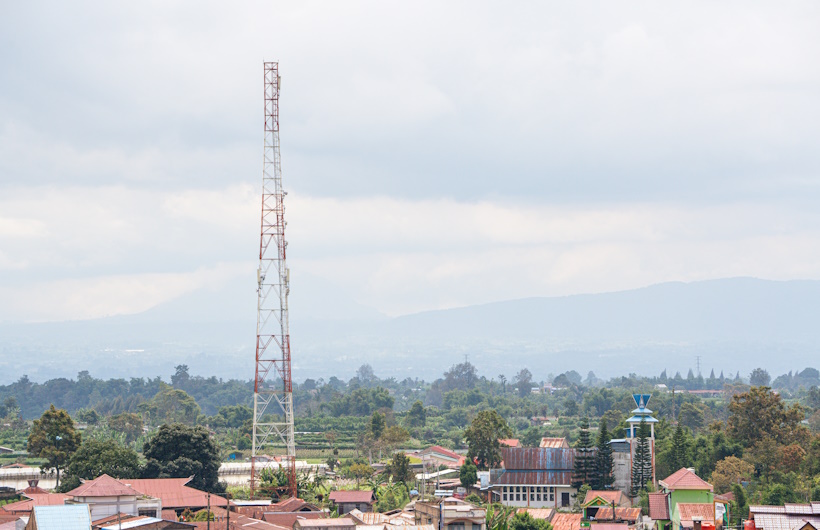

Tower triangle merupakan salah satu jenis menara baja yang paling banyak digunakan untuk kebutuhan telekomunikasi, pemancar radio, hingga jaringan internet. Bentuknya yang segitiga membuat struktur ini memiliki kestabilan tinggi terhadap beban angin, gempa, dan berat perangkat yang terpasang di puncaknya. Tower triangle juga dikenal memiliki daya tahan lama karena menggunakan material baja galvanis yang kuat terhadap korosi. Untuk memahami mengapa tower ini begitu andal, penting bagi kita mengenal bagian-bagian utamanya, mulai dari struktur dasar hingga komponen penunjang yang memastikan menara berdiri kokoh dan berfungsi optimal.

Struktur Utama Tower Triangle

Struktur utama adalah rangka dasar yang membentuk menara. Bagian ini menentukan kekuatan, ketinggian, serta kemampuan tower menahan beban antena dan perangkat.

1. Kaki Tower (Leg Section)

Kaki tower merupakan tiga batang utama yang membentuk sudut segitiga dan menjadi penopang seluruh struktur. Setiap kaki terbuat dari baja sudut atau pipa baja yang disusun vertikal dari bawah hingga puncak. Fungsi utamanya adalah menyalurkan seluruh beban menara, antena, dan beban angin ke pondasi. Kaki tower juga dirancang dengan perhitungan teknis yang presisi agar mampu menahan gaya tekan, tarik, dan puntir secara seimbang. Tanpa kaki yang kuat, tower tidak akan mampu berdiri stabil dalam jangka panjang.

2. Bracing (Pengaku Silang)

Bracing adalah batang baja yang dipasang secara diagonal di antara kaki tower. Komponen ini berfungsi sebagai pengaku struktur agar tower tidak mudah bergoyang atau melengkung akibat angin kencang dan getaran. Pola silang pada bracing membantu mendistribusikan gaya ke seluruh rangka secara merata. Selain itu, bracing juga menjaga jarak antar kaki tower tetap konsisten sehingga bentuk segitiga tidak berubah. Dengan adanya bracing, kekuatan tower meningkat secara signifikan.

3. Section Modular

Tower triangle biasanya dibuat dalam bentuk section modular yang disusun bertingkat. Setiap section memiliki tinggi tertentu dan disambung menggunakan baut bertegangan tinggi. Sistem modular ini memudahkan proses transportasi, perakitan, serta penyesuaian ketinggian sesuai kebutuhan proyek. Selain itu, jika terjadi kerusakan pada satu bagian, hanya section tersebut yang perlu diganti tanpa membongkar seluruh menara. Desain modular juga membuat perawatan menjadi lebih efisien dan hemat biaya.

4. Base Plate dan Anchor Bolt

Base plate merupakan pelat baja tebal yang berada di bagian bawah kaki tower dan berfungsi sebagai penghubung antara tower dengan pondasi beton. Di dalamnya terdapat lubang untuk anchor bolt yang tertanam di beton. Anchor bolt berfungsi mengikat tower agar tidak bergeser atau terangkat akibat gaya angin. Kombinasi base plate dan anchor bolt memastikan beban tower tersalurkan secara aman ke pondasi, sekaligus menjaga posisi menara tetap presisi.

5. Pondasi Beton

Pondasi adalah bagian paling vital karena menahan seluruh beban tower. Biasanya menggunakan beton bertulang dengan kedalaman dan dimensi tertentu sesuai perhitungan struktur. Pondasi harus mampu menahan beban vertikal, gaya tarik, dan tekanan lateral. Jika pondasi tidak dirancang dengan benar, tower bisa miring atau bahkan roboh. Oleh karena itu, kualitas pondasi sangat menentukan umur pakai dan keselamatan tower triangle.

Baca Juga: Perusahaan Kontraktor Tower Triangle, Monopole, Tripole, SST, dan Tiang PJU di Bekasi

Komponen Pendukung Tower Triangle

Selain struktur utama, terdapat berbagai komponen pendukung yang membuat tower dapat berfungsi optimal.

1. Tangga dan Safety Line

Tangga dipasang pada salah satu sisi tower sebagai akses vertikal bagi teknisi saat melakukan instalasi maupun perawatan rutin. Safety line berfungsi sebagai sistem pengaman yang memungkinkan teknisi mengaitkan harness agar tetap aman di ketinggian. Kedua komponen ini dirancang mengikuti standar keselamatan kerja, sehingga meminimalkan risiko jatuh dan kecelakaan selama aktivitas di tower.

2. Platform Kerja

Platform kerja adalah lantai kecil yang dipasang pada ketinggian tertentu sebagai area teknisi untuk berdiri, beristirahat, dan mengoperasikan peralatan. Keberadaan platform memudahkan proses pemasangan antena dan inspeksi rutin. Dengan permukaan yang stabil dan kokoh, teknisi dapat bekerja lebih aman, nyaman, dan efisien tanpa harus bergantung sepenuhnya pada tali pengaman.

3. Dudukan Antena (Mounting Bracket)

Mounting bracket berfungsi sebagai tempat pemasangan antena dan perangkat transmisi lainnya. Komponen ini dirancang dari material kuat yang mampu menahan beban berat serta tekanan angin yang tinggi. Dengan dudukan yang stabil, posisi antena dapat diatur secara presisi agar sinyal yang dipancarkan tetap optimal dan tidak mudah bergeser akibat cuaca ekstrem.

4. Kabel Tray dan Grounding

Kabel tray menjaga jalur kabel tetap rapi, terlindungi, dan tidak terpapar langsung oleh cuaca atau gangguan mekanis. Sementara itu, sistem grounding berfungsi mengalirkan arus listrik berlebih ke tanah, sehingga melindungi peralatan dari kerusakan akibat lonjakan listrik atau petir. Kombinasi keduanya menjamin keamanan sistem dan memperpanjang usia perangkat.

5. Penangkal Petir

Penangkal petir dipasang di puncak tower sebagai jalur utama penyaluran energi petir ke sistem grounding. Komponen ini melindungi struktur tower dan seluruh perangkat transmisi dari kerusakan akibat sambaran langsung. Dengan sistem ini, risiko kebakaran, gangguan sinyal, dan kerusakan alat dapat diminimalkan secara signifikan.

Baca Juga: DCT Total Solutions: Jasa Instalasi BTS Tower yang Cepat, Aman dan Terpercaya

Fungsi Utama Tower Triangle

Tower triangle berperan penting sebagai struktur penopang antena dan sistem telekomunikasi. Dengan desain segitiga yang kokoh, tower ini memastikan stabilitas, jangkauan sinyal, dan keamanan instalasi.

1. Menopang Antena Telekomunikasi

Tower triangle berfungsi sebagai struktur utama untuk menopang antena seluler, radio, internet, dan perangkat komunikasi lainnya. Dengan rangka baja yang kokoh, tower mampu menahan beban antena dan peralatan tambahan tanpa mengurangi stabilitas, sehingga sistem komunikasi dapat beroperasi dengan aman dan optimal dalam jangka panjang.

2. Menjaga Stabilitas Sinyal

Ketinggian tower memungkinkan antena berada di posisi strategis untuk memperluas jangkauan sinyal. Semakin tinggi antena dipasang, semakin luas area yang dapat dilayani. Struktur tower yang stabil juga mencegah getaran atau pergeseran yang dapat mengganggu kualitas sinyal, sehingga koneksi tetap konsisten.

3. Mendukung Jaringan Data

Tower triangle menjadi infrastruktur penting dalam sistem komunikasi modern, termasuk jaringan seluler, radio, dan internet. Dengan keberadaan tower, data dapat ditransmisikan secara cepat dan stabil ke berbagai wilayah. Hal ini mendukung aktivitas bisnis, pendidikan, hingga layanan publik yang bergantung pada koneksi jaringan.

4. Meningkatkan Keandalan Sistem

Struktur tower yang kuat dan dirancang sesuai standar teknis menjamin operasional jaringan berjalan tanpa gangguan berarti. Tower mampu bertahan terhadap angin kencang dan kondisi cuaca ekstrem, sehingga sistem komunikasi tetap berfungsi. Keandalan ini sangat penting untuk menjaga kontinuitas layanan bagi pengguna.

5. Efisiensi Ruang

Bentuk segitiga membuat tower lebih hemat lahan dibandingkan tipe lainnya, sehingga cocok dipasang di area terbatas. Desain ini tetap memberikan kekuatan struktural yang tinggi tanpa membutuhkan area luas. Dengan demikian, tower triangle menjadi solusi efektif bagi wilayah perkotaan maupun lokasi dengan keterbatasan ruang.

Baca Juga: Spesialis Pemasangan Tower Triangle Berkualitas dan Terpercaya dari DCT Total Solutions

Kesimpulan

Tower triangle merupakan struktur kompleks yang terdiri dari berbagai komponen penting yang saling mendukung. Dengan memahami struktur, komponen, dan fungsinya secara menyeluruh, kita dapat memastikan tower beroperasi secara aman, efisien, dan tahan lama untuk mendukung kebutuhan komunikasi modern.
