Cara Melakukan Test Grounding Penangkal Petir dengan Metode 3 Titik (Fall of Potential)

Test grounding penangkal petir merupakan tahap penting dalam memastikan sistem proteksi petir bekerja secara optimal. Pengujian ini bertujuan untuk mengetahui nilai tahanan tanah pada sistem pembumian sehingga arus petir dapat dialirkan dengan aman ke dalam tanah. Tanpa pengujian yang tepat, sistem penangkal petir berisiko tidak mampu menyalurkan energi petir secara efektif.

Salah satu metode yang paling umum digunakan dalam pengujian grounding adalah metode 3 titik (Fall of Potential). Metode ini banyak dipakai oleh teknisi dan kontraktor sistem penangkal petir karena mampu memberikan hasil pengukuran yang akurat terhadap resistansi tanah.

Apa Itu Test Grounding Penangkal Petir?

Test grounding penangkal petir adalah proses pengukuran nilai tahanan tanah pada sistem pembumian yang terhubung dengan instalasi penangkal petir. Nilai tahanan ini menunjukkan seberapa efektif arus listrik dari sambaran petir dapat dialirkan ke dalam tanah.

Dalam sistem proteksi petir, grounding berfungsi sebagai jalur akhir bagi arus listrik yang berasal dari sambaran petir. Jika nilai tahanan tanah terlalu tinggi, maka arus listrik dapat menyebar ke instalasi listrik bangunan dan berpotensi menyebabkan kerusakan peralatan elektronik, kebakaran, atau gangguan pada sistem kelistrikan.

Karena itu, test grounding penangkal petir perlu dilakukan secara berkala untuk memastikan sistem pembumian masih berada dalam standar yang direkomendasikan.

Standar Nilai Grounding untuk Sistem Penangkal Petir

Dalam instalasi sistem proteksi petir, nilai tahanan tanah biasanya diukur dalam satuan Ohm (Ω). Semakin kecil nilai resistansi, semakin baik kemampuan tanah dalam menghantarkan arus listrik dari petir.

Secara umum, beberapa standar nilai grounding yang sering digunakan adalah:

• ≤ 5 Ohm untuk bangunan umum
• ≤ 3 Ohm untuk fasilitas penting seperti rumah sakit atau pusat data
• ≤ 1 Ohm untuk instalasi industri atau fasilitas dengan risiko tinggi

Nilai tersebut dapat berbeda tergantung kondisi tanah, struktur bangunan, serta standar yang diterapkan dalam proyek instalasi sistem penangkal petir.

Mengenal Metode 3 Titik (Fall of Potential)

Metode Fall of Potential adalah teknik pengukuran resistansi tanah yang menggunakan tiga elektroda atau titik pengukuran. Metode ini sering digunakan dalam test grounding penangkal petir karena mampu mengukur resistansi dengan tingkat akurasi yang cukup tinggi.

Metode ini bekerja dengan cara mengalirkan arus listrik kecil ke dalam tanah melalui elektroda bantu, kemudian mengukur perbedaan tegangan yang terjadi di antara titik pengukuran.

Dalam metode ini terdapat tiga komponen utama, yaitu:

• Elektroda grounding utama (E) yang terhubung dengan sistem penangkal petir
• Elektroda arus (C) yang berfungsi sebagai jalur arus uji
• Elektroda potensial (P) yang digunakan untuk mengukur tegangan

Dengan kombinasi ketiga titik tersebut, alat ukur grounding dapat menghitung nilai resistansi tanah secara akurat.

Alat yang Digunakan untuk Test Grounding Penangkal Petir

Pelaksanaan test grounding penangkal petir memerlukan beberapa peralatan khusus agar proses pengukuran berjalan dengan benar. Peralatan ini biasanya digunakan oleh teknisi kelistrikan atau kontraktor instalasi penangkal petir. Beberapa alat yang digunakan antara lain:

Earth Tester / Ground Resistance Tester: Earth tester merupakan alat utama yang digunakan untuk mengukur nilai tahanan tanah. Alat ini dirancang khusus untuk melakukan pengujian resistansi grounding menggunakan metode tiga titik.

Elektroda Bantu: Elektroda bantu biasanya berupa batang logam yang ditancapkan ke dalam tanah. Elektroda ini berfungsi sebagai titik arus dan titik potensial dalam proses pengukuran.

Kabel Penghubung: Kabel digunakan untuk menghubungkan alat ukur dengan elektroda grounding utama serta elektroda bantu. Panjang kabel biasanya disesuaikan dengan jarak antar titik pengujian.

Cara Melakukan Test Grounding Penangkal Petir dengan Metode 3 Titik

Proses test grounding penangkal petir dengan metode Fall of Potential harus dilakukan secara sistematis agar hasil pengukuran akurat. Berikut tahapan yang umum dilakukan dalam proses pengujian tersebut.

1. Menentukan Titik Grounding yang Akan Diuji

Langkah pertama adalah menentukan elektroda grounding utama yang terhubung dengan sistem penangkal petir. Elektroda ini biasanya berada di dekat bangunan atau di area instalasi sistem pembumian. Elektroda grounding utama kemudian dihubungkan dengan alat earth tester menggunakan kabel penghubung.

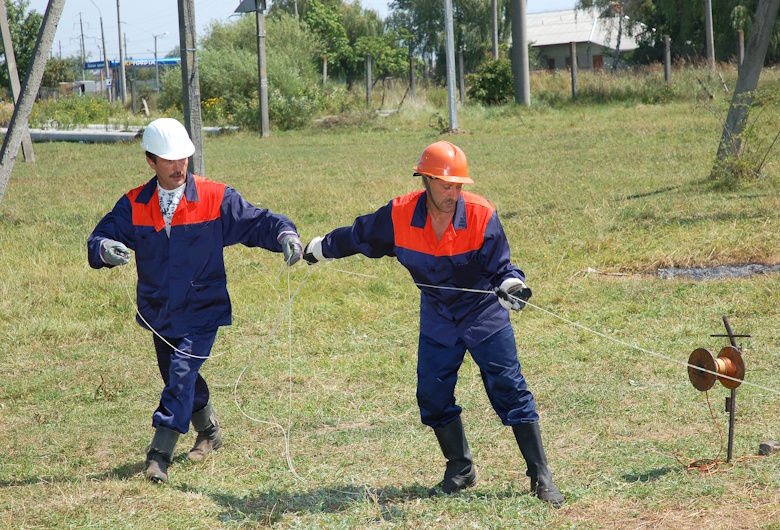

2. Menancapkan Elektroda Arus (C)

Elektroda arus ditancapkan pada jarak tertentu dari elektroda grounding utama. Umumnya jarak ini berkisar antara 20 hingga 50 meter, tergantung kondisi area dan kedalaman sistem grounding. Elektroda ini berfungsi untuk mengalirkan arus uji dari alat pengukur ke dalam tanah.

3. Menempatkan Elektroda Potensial (P)

Elektroda potensial dipasang di antara elektroda grounding utama dan elektroda arus. Posisi ini biasanya berada di sekitar 62% dari jarak antara elektroda utama dan elektroda arus. Penempatan pada titik ini bertujuan untuk mendapatkan hasil pengukuran resistansi tanah yang paling stabil.

4. Menghubungkan Semua Elektroda ke Earth Tester

Setelah semua elektroda terpasang, kabel dari alat earth tester dihubungkan ke masing-masing titik elektroda, yaitu:

• Terminal E ke grounding utama
• Terminal P ke elektroda potensial
• Terminal C ke elektroda arus

Setelah koneksi selesai, alat pengukur siap digunakan untuk melakukan pengujian.

5. Melakukan Pengukuran Resistansi Tanah

Langkah berikutnya adalah menyalakan alat earth tester dan melakukan pengukuran resistansi tanah. Alat akan mengalirkan arus kecil melalui elektroda arus dan mengukur tegangan yang terjadi pada elektroda potensial. Dari hasil pengukuran tersebut, alat akan menampilkan nilai resistansi grounding dalam satuan Ohm.

6. Melakukan Pengujian Ulang untuk Validasi

Untuk memastikan hasil pengukuran akurat, pengujian biasanya dilakukan beberapa kali dengan sedikit menggeser posisi elektroda potensial. Jika hasil pengukuran relatif stabil, maka nilai tersebut dapat dianggap sebagai nilai resistansi tanah yang valid. Proses ini merupakan bagian penting dalam test grounding penangkal petir untuk memastikan sistem pembumian benar-benar bekerja dengan baik.

Pentingnya Test Grounding Secara Berkala

Melakukan test grounding penangkal petir secara berkala sangat penting untuk menjaga keandalan sistem proteksi petir. Nilai resistansi tanah dapat berubah seiring waktu akibat berbagai faktor lingkungan.

Beberapa faktor yang dapat memengaruhi nilai grounding antara lain:

• Perubahan kelembapan tanah
• Korosi pada elektroda grounding
• Perubahan struktur tanah
• Kerusakan pada instalasi grounding

Jika nilai tahanan tanah meningkat, maka sistem penangkal petir tidak dapat bekerja secara optimal dalam menyalurkan arus petir ke tanah. Oleh karena itu, pengujian grounding biasanya direkomendasikan dilakukan minimal satu kali dalam satu tahun atau setelah terjadi perubahan pada sistem instalasi penangkal petir.

Kesimpulan

Test grounding penangkal petir merupakan langkah penting dalam memastikan sistem proteksi petir mampu bekerja secara optimal. Melalui pengujian ini, nilai resistansi tanah dapat diketahui sehingga arus petir dapat dialirkan dengan aman ke dalam tanah.

Metode 3 titik (Fall of Potential) menjadi salah satu teknik yang paling umum digunakan karena mampu memberikan hasil pengukuran yang akurat. Proses pengujian dilakukan dengan menggunakan tiga elektroda, yaitu elektroda grounding utama, elektroda arus, dan elektroda potensial. Dengan melakukan pengujian secara berkala, sistem penangkal petir dapat tetap berfungsi dengan baik dan mampu melindungi bangunan dari risiko kerusakan akibat sambaran petir.
