Panduan Instalasi Penangkal Petir untuk CCTV agar Tidak Ganggu Kualitas Gambar

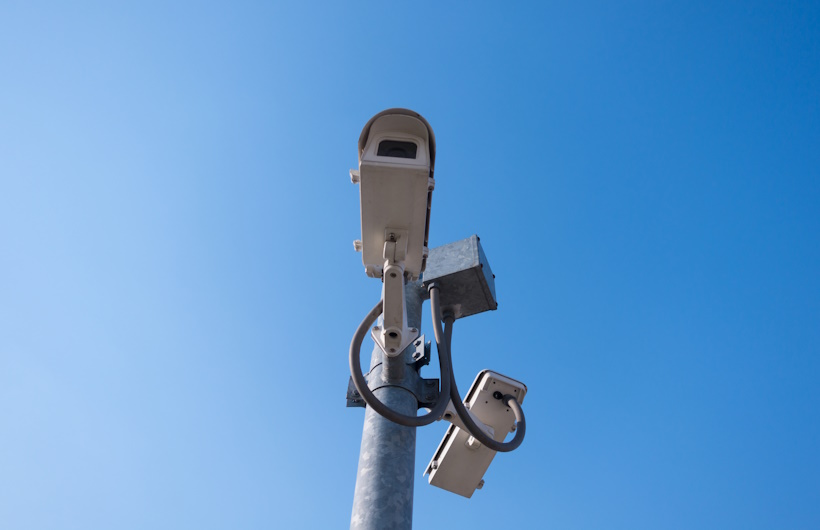

Sistem CCTV outdoor menjadi garda terdepan keamanan di berbagai fasilitas, mulai dari rumah, kantor, hingga kawasan industri. Namun, kamera yang dipasang di titik-titik tinggi dan area terbuka sangat rentan terhadap sambaran petir. Sambaran langsung maupun induksi elektromagnetik dari petir tidak hanya berisiko merusak perangkat keras, tetapi juga dapat mengganggu kualitas gambar, menyebabkan sinyal terputus, atau bahkan menghanguskan komponen elektronik sensitif. Memasang penangkal petir memang wajib, namun instalasi yang tidak tepat justru bisa menimbulkan gangguan baru. Oleh karena itu, diperlukan panduan khusus agar sistem proteksi petir dapat melindungi CCTV tanpa mengorbankan kualitas visualnya.

Prinsip Kerja Proteksi Petir dan Potensi Gangguan pada CCTV

Sistem penangkal petir bekerja dengan menangkap sambaran dan menyalurkan arus listrik raksasa ke tanah. Proses ini, jika tidak dirancang dengan hati-hati, dapat menciptakan masalah tersendiri bagi peralatan elektronik di sekitarnya.

1. Gangguan Induksi Elektromagnetik

Ketika arus petir mengalir melalui kabel konduktor, ia menciptakan medan elektromagnetik yang sangat kuat. Medan ini dapat menginduksi tegangan pada kabel CCTV yang berdekatan, menyebabkan gangguan berupa garis-garis bergelombang, noise, atau distorsi pada gambar. Semakin dekat jarak kabel konduktor dengan kabel video atau data, semakin besar pula risiko induksi ini.

2. Risiko Ground Loop

Perbedaan potensial tanah antara titik grounding kamera dan DVR/NVR dapat menciptakan ground loop. Fenomena ini sering memunculkan garis-garis gelombang yang bergerak perlahan di layar monitor. Ground loop menjadi salah satu penyebab utama gambar bergelombang yang sulit dihilangkan jika sistem grounding tidak terintegrasi dengan baik.

3. Kerusakan Surge pada Perangkat

Sambaran petir tidak selalu mengenai kamera secara langsung. Lonjakan arus (surge) yang merambat melalui kabel listrik atau kabel data dapat merusak power supply, DVR, atau port kamera secara permanen. Kerusakan ini sering ditandai dengan perangkat yang mati total, tidak ada sinyal, atau munculnya bau terbakar dari komponen elektronik.

4. Kabel sebagai Antena Petir

Kabel CCTV yang panjang dan terbuka dapat bertindak seperti antena yang menarik induksi petir dari jarak jauh. Tanpa perlindungan yang memadai, tegangan tinggi dari induksi ini akan merambat langsung ke perangkat dan menghancurkannya dalam sepersekian detik.

Baca Juga: Sistem Grounding Ganda untuk Penangkal Petir di Area Tambang yang Ekstrem

Komponen Kunci Proteksi Petir untuk CCTV

Agar perlindungan maksimal dan tidak mengganggu gambar, sistem penangkal petir untuk CCTV harus terdiri dari beberapa komponen yang terintegrasi dengan cermat.

1. Air Terminal (Head Penangkal Petir)

Terminal udara dipasang di titik tertinggi bangunan atau tiang kamera, bukan pada tiang CCTV itu sendiri. Fungsinya adalah menangkap sambaran petir sebelum mencapai area sekitar kamera. Penempatan harus dihitung dengan metode rolling sphere untuk memastikan seluruh area termasuk kamera berada dalam zona proteksi. Pemisahan fisik antara terminal udara dengan kamera minimal 1-2 meter untuk menghindari lompatan api (side flash).

2. Konduktor Penurun dengan Jalur Terpisah

Konduktor penurun harus dipasang dengan jalur terpisah dan seminimal mungkin berdekatan dengan kabel CCTV. Material tembaga telanjang (BC) dengan ukuran minimal 35 mm² direkomendasikan, dipasang dengan jarak aman minimal 1 meter dari kabel video atau data. Hindari belokan tajam karena dapat meningkatkan induksi elektromagnetik.

3. Sistem Grounding dengan Nilai Resistansi Rendah

Sistem pembumian adalah komponen paling kritis. Nilai resistansi grounding ideal untuk proteksi petir adalah kurang dari 5 ohm, dan semakin rendah semakin baik. Grounding untuk penangkal petir dan grounding untuk sistem CCTV idealnya menyatu dalam satu sistem yang terintegrasi melalui ikatan ekuipotensial (bonding) untuk mencegah perbedaan potensial yang menyebabkan ground loop. Penggunaan grounding enhancement material (GEM) membantu menurunkan resistansi di tanah sulit.

4. Surge Protective Device (SPD) Berlapis

SPD adalah garda terdepan melindungi perangkat dari lonjakan arus yang merambat melalui kabel. Diperlukan tiga jenis SPD untuk perlindungan optimal: SPD untuk jalur listrik AC dipasang di panel listrik utama kamera untuk memotong lonjakan dari jaringan listrik ; SPD untuk jalur data dan video (coaxial atau RJ45) dipasang di dekat kamera atau sebelum masuk ke DVR/NVR untuk melindungi dari surge yang merambat melalui kabel data ; dan untuk kamera IP PoE, gunakan switch PoE dengan proteksi petir internal atau injektor PoE yang dilengkapi SPD.

Baca Juga: Teknisi CCTV Profesional: Solusi Agar CCTV dapat Bekerja Secara Optimal

Teknik Instalasi untuk Menjaga Kualitas Gambar

Pemasangan yang cermat dan mengikuti standar teknis menjadi kunci utama agar sistem proteksi petir bekerja tanpa mengorbankan kualitas gambar CCTV.

1. Pemisahan Jalur Kabel

Jalur kabel konduktor penangkal petir harus dipisah secara fisik dari jalur kabel CCTV. Aturan praktisnya, jaga jarak minimal 1-2 meter antara kedua jalur untuk menghindari induksi silang. Jika harus berpotongan, buatlah potongan dengan sudut 90 derajat untuk meminimalkan area induksi.

2. Penggunaan Kabel Berkualitas Tinggi

Gunakan kabel berkualitas baik dengan pelindung (shielding) tebal. Untuk kamera analog, pilih kabel coaxial RG6 dengan anyaman tembaga rapat. Untuk IP camera, gunakan kabel LAN Cat6 atau Cat6a khusus outdoor dengan pelindung foil (FTP). Kabel berkualitas rendah lebih rentan terhadap interferensi elektromagnetik.

3. Ikatan Ekuipotensial (Equipotential Bonding)

Semua komponen logam di sekitar kamera, termasuk tiang, bracket, dan housing, harus diikat secara ekuipotensial ke sistem grounding yang sama. Langkah ini mencegah perbedaan potensial yang menjadi penyebab utama ground loop dan percikan api. Sambungan bonding sebaiknya menggunakan metode las exothermic untuk hasil permanen dan konduktivitas tinggi.

4. Pemasangan Surge Protector yang Tepat

SPD harus dipasang sedekat mungkin dengan perangkat yang dilindungi. Pastikan arah pemasangan sesuai petunjuk (input dari kabel, output ke kamera) dan grounding SPD terhubung ke sistem grounding yang sama dengan ikatan kabel sependek mungkin. Untuk kamera PoE, pertimbangkan penggunaan switch PoE dengan proteksi petir terintegrasi pada setiap port.

Baca Juga: Panduan Implementasi Overhead VMS untuk Smart City

Perawatan dan Inspeksi Berkala

Sistem proteksi petir memerlukan perawatan rutin untuk memastikan fungsinya tetap optimal dan tidak menimbulkan masalah baru pada kualitas gambar CCTV.

1. Pengukuran Resistansi Grounding

Lakukan pengukuran nilai resistansi grounding minimal setahun sekali menggunakan earth tester. Pastikan nilainya tetap di bawah 5 ohm. Kenaikan resistansi dapat mengganggu kinerja proteksi dan meningkatkan risiko gangguan gambar akibat ground loop.

2. Inspeksi Visual Semua Komponen

Periksa kondisi fisik terminal udara, konduktor penurun, dan sambungan. Pastikan tidak ada karat, kabel putus, atau sambungan longgar yang dapat mengganggu aliran arus petir. Periksa juga kondisi SPD; beberapa model memiliki indikator kerusakan yang akan berubah warna jika komponen sudah tidak berfungsi.

3. Pengecekan Kualitas Gambar

Setelah badai petir, segera periksa kualitas gambar semua kamera. Amati apakah muncul gangguan baru seperti garis bergelombang, noise, atau gambar buram. Jika ditemukan gangguan, kemungkinan ada masalah pada sistem grounding atau SPD yang perlu segera diperbaiki.

4. Pengujian Kontinuitas Bonding

Uji kontinuitas ikatan ekuipotensial pada semua titik bonding untuk memastikan tidak ada sambungan yang putus atau kendor. Kontinuitas yang baik menjamin tidak ada perbedaan potensial yang dapat menyebabkan gangguan gambar atau membahayakan keselamatan.

Baca Juga: Konsultan dan Jasa Instalasi CCTV untuk Pertambangan Skala Besar

Kesimpulan

Instalasi penangkal petir untuk CCTV merupakan investasi krusial yang memerlukan perencanaan matang agar perlindungan maksimal tanpa mengorbankan kualitas gambar. Dengan memahami prinsip kerja proteksi, memilih komponen tepat seperti terminal udara, konduktor dengan jalur terpisah, sistem grounding resistansi rendah, dan SPD berlapis, serta menerapkan teknik instalasi yang benar seperti pemisahan kabel dan ikatan ekuipotensial, risiko gangguan dapat diminimalkan. Perawatan dan inspeksi berkala memastikan sistem tetap optimal dalam jangka panjang. Dengan panduan ini, sistem keamanan CCTV dapat terus beroperasi andal dan menghasilkan gambar jernih meskipun badai petir melanda.
